Chrono-comparateur (timegrapher)

Mesure au chrono : ajustement du mouvement (amplitude, delta), puis régulation fine au régulateur. Repères indicatifs — à adapter au mouvement et à l’usage.

Avant de mesurer

  • Mouvement propre et huilé.
  • Jeux axiaux (end shake) et jeux (clearances) globaux cohérents (voir jeu axial & jeux).

Amplitude (cible horizontale)

L’amplitude doit être au minimum en position horizontale (souvent la plus exigeante pour le pivot).

  • Plein remontage : viser ~270°.
  • Après 24 h, mouvement manuel : viser ~210°.
  • Après 24 h, mouvement automatique : viser ~190°.

Delta de marche (delta rate)

Mesurer l’écart entre la plus basse et la plus haute marche (s/j) selon les positions (plat, couronne en haut, etc.).

Exemple de relevé (même logique qu’une capture chrono) :

Position Marche (s/j)
DU (dial up — cadran vers le haut) −3
DD (dial down — cadran vers le bas) −1
3U (3 h en haut) +6
6U (6 h en haut) +7
9U (9 h en haut) −7
12U (12 h en haut) −5

Sur cet exemple, le delta (écart max − min) vaut 14 s/j (+7 à 6U et −7 à 9U).

Objectif : delta proche de 0. Ordre de grandeur : 10 correct, 5 très bien, 0 idéal (en pratique rare sur toutes les positions).

Régulation au régulateur

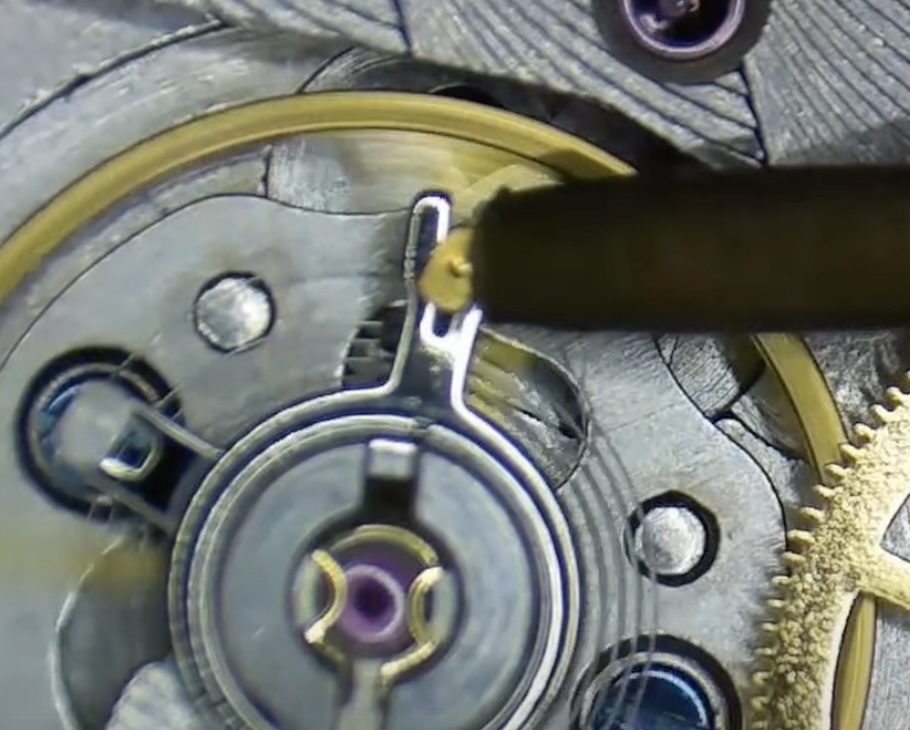

Régulateur — index et fourche à spirale

On déplace la fourche du régulateur (regulator pins) sur le balancier pour la fine correction de la marche après la phase d’ajustement (train, spiral, positions).

  • Spiral plus long (effet “ralenti”) : la marche a tendance à baisser (rate down).
  • Spiral plus court : la marche a tendance à monter (rate up).

Angle de levée (lift angle)

  • En pratique souvent entre 40° et 60°.
  • Si tu ne peux pas le mesurer : 52° est une valeur par défaut courante.

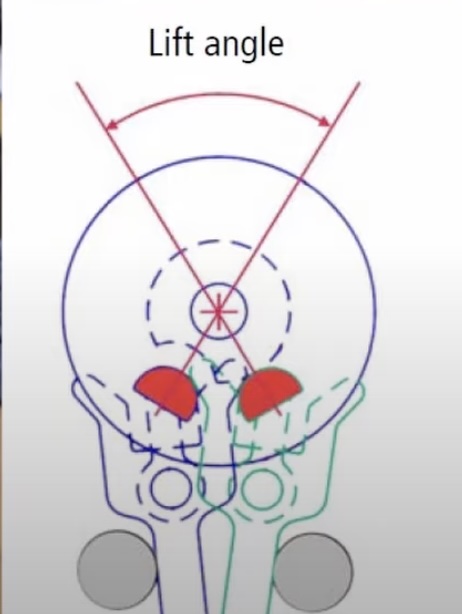

Réglage lift angle sur l’appareil

Mesurer l’angle de levée

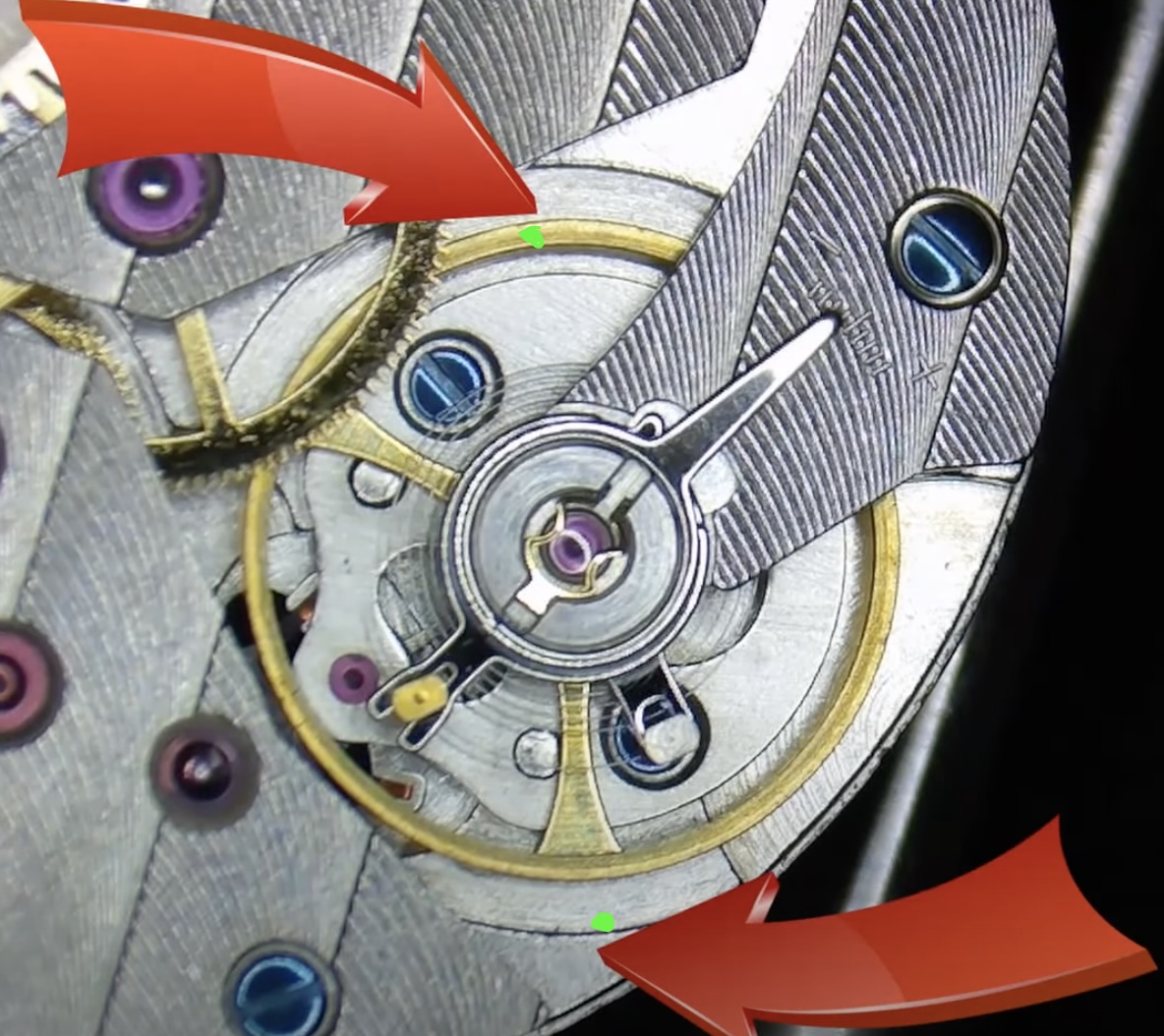

Repères sur balancier et platine — méthode slow-mo

  • Marquer le haut du balancier.
  • Marquer le bas sur la platine, à 180° exactement par rapport au premier repère.
  • Donner assez d’énergie au barillet pour que le balancier tourne librement.
  • Filmer le balancier en ralenti (téléphone, etc.).
  • Augmenter légèrement la tension du barillet jusqu’à ce que les deux repères s’alignent comme souhaité pour la mesure.
  • Installer le mouvement sur le chrono-comparateur.
  • Ajuster le lift angle affiché jusqu’à ce que l’amplitude lue corresponde à ~180° dans cette configuration : la valeur affichée est alors ton angle de levée utilisable.

Erreur de battement (beat error)

C’est l’écart entre le temps que met le balancier à aller d’un côté et de l’autre.

Une erreur inférieure à 1 ms a en général peu d’impact sur la précision au poignet ; au-delà, à traiter si tu veux un mouvement bien “propre” au chrono.
