Train de rouages et ponts (power train)¶

Démontage¶

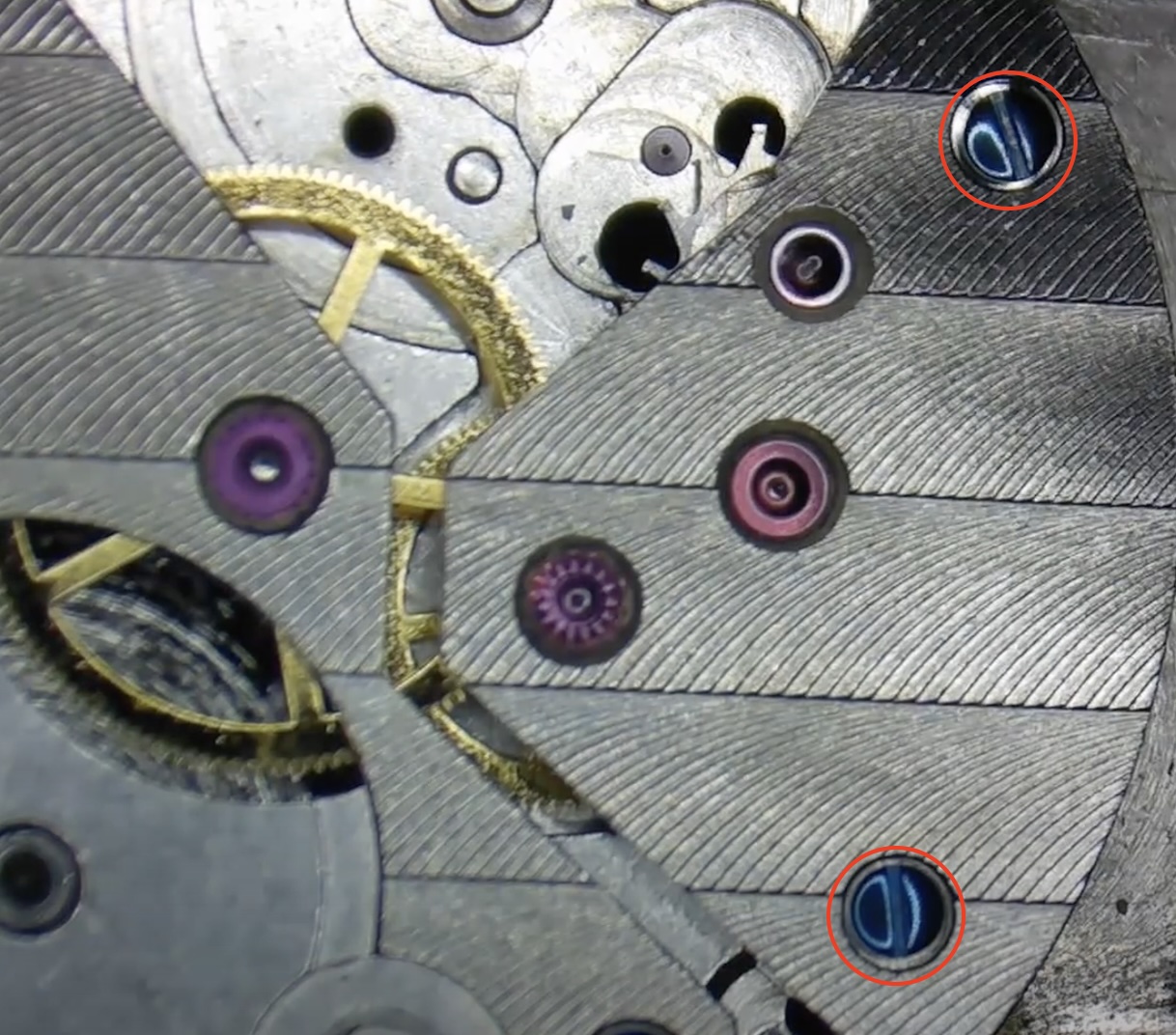

Retire le pont :

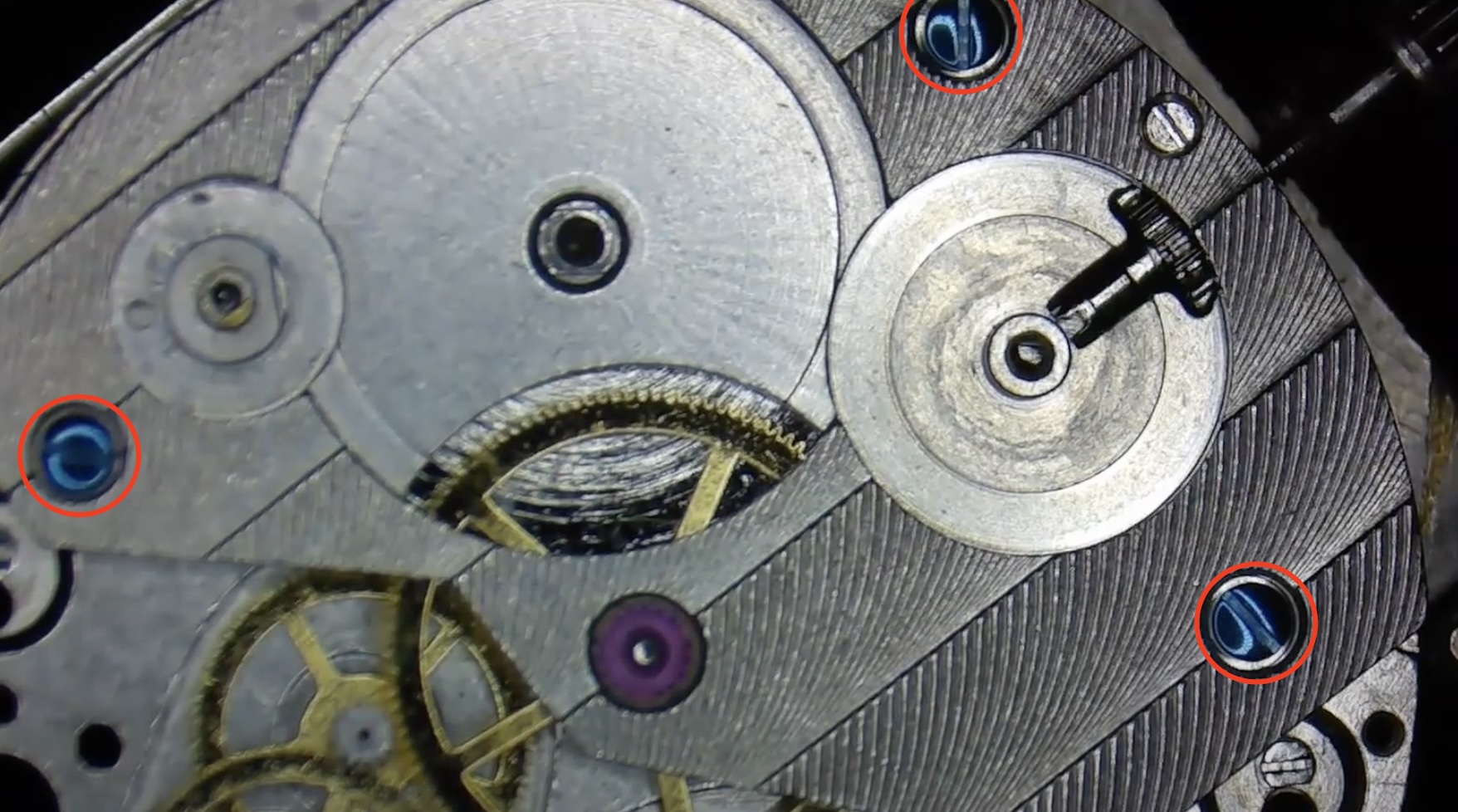

Retire le pont du barillet :

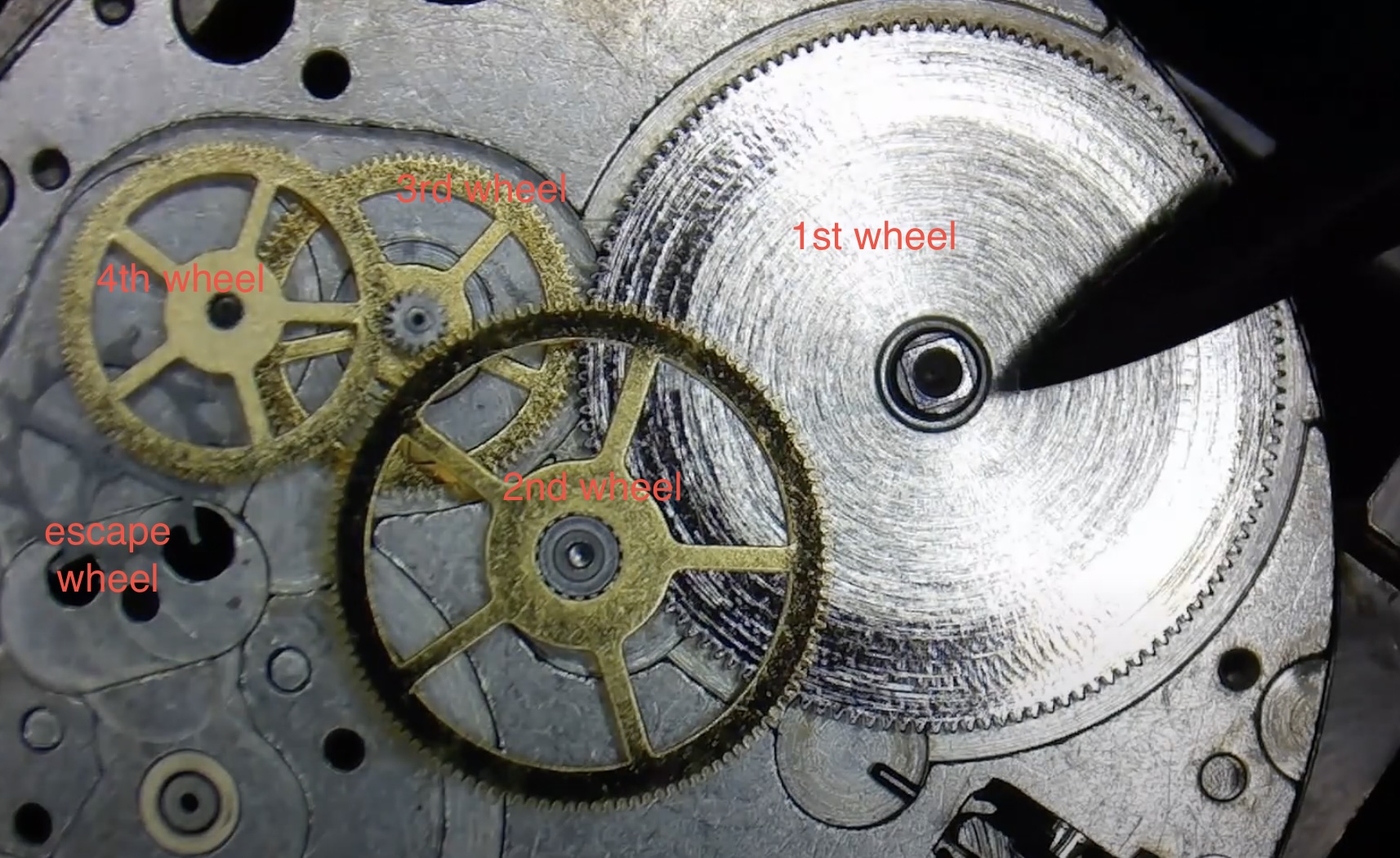

Le train de rouages (power train) :

• la 1ʳᵉ roue, c’est le barillet (mainspring barrel) ;
• la 2ᵉ roue entraîne l’aiguille des minutes ;
• la 3ᵉ roue fait partie du train intermédiaire ;
• la 4ᵉ roue entraîne l’aiguille des secondes (second hand).

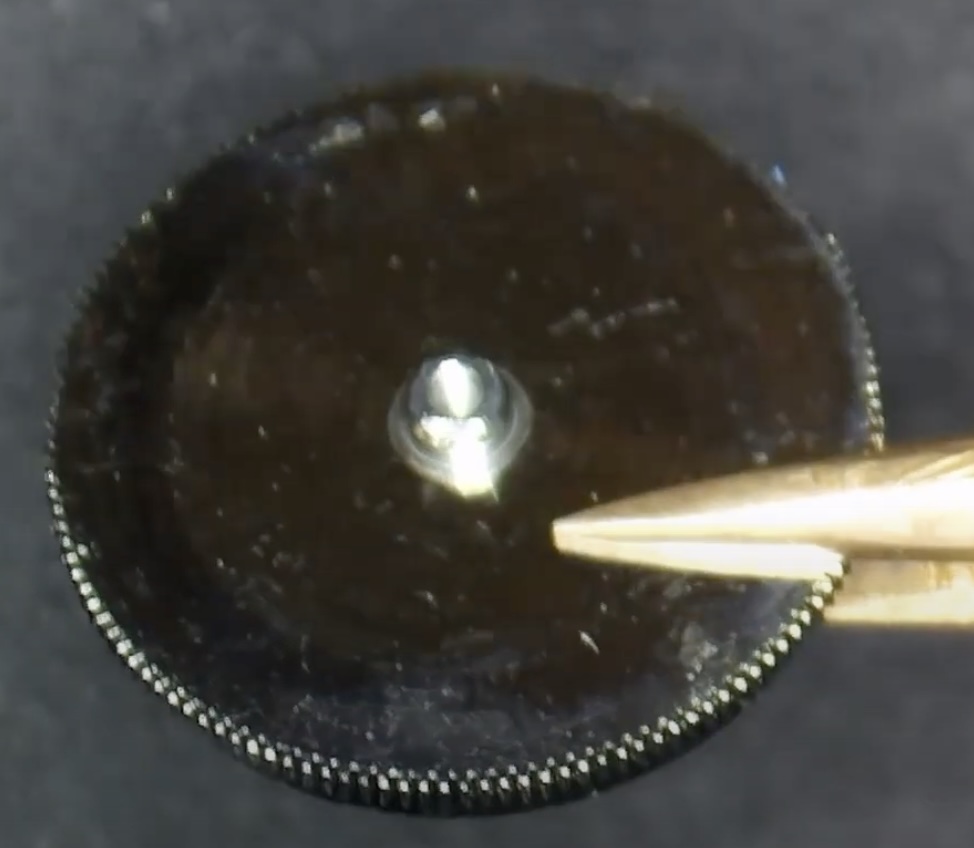

Barillet¶

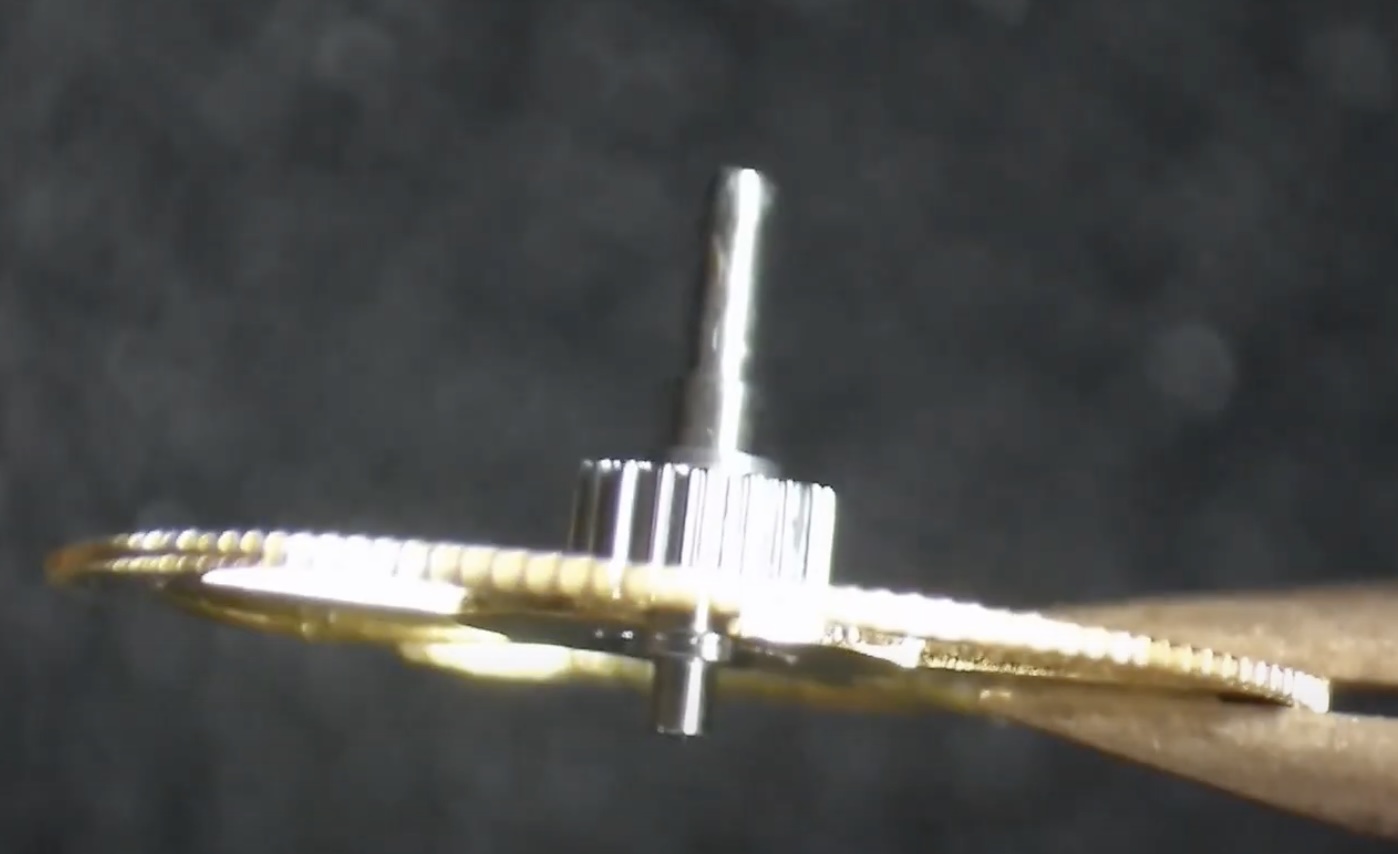

Deuxième roue¶

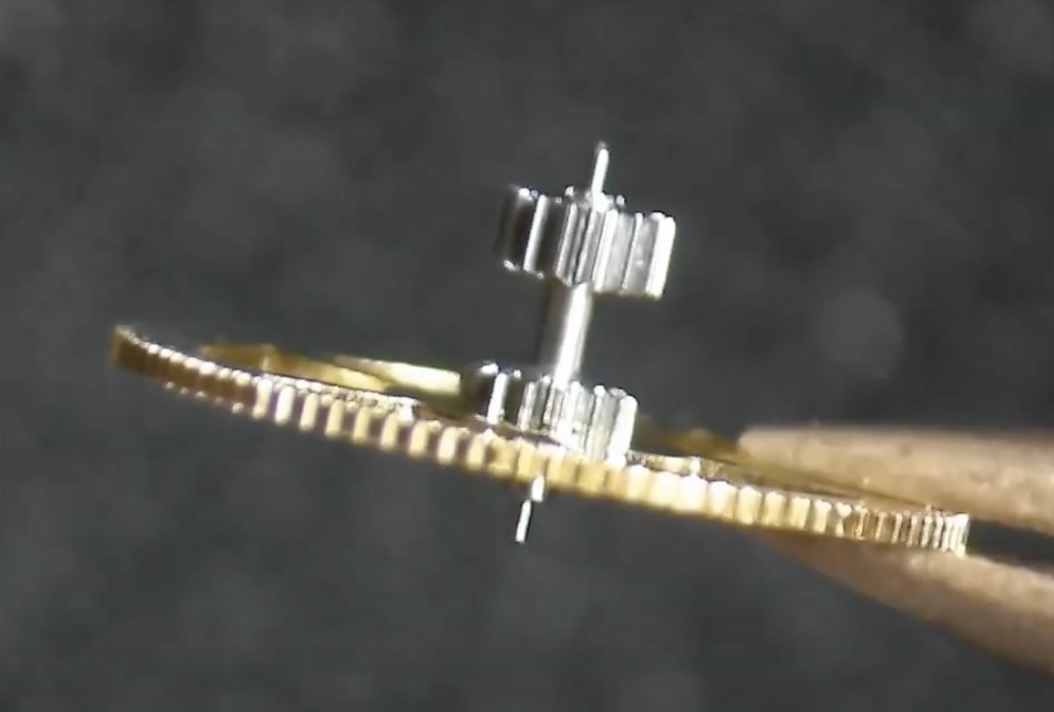

Troisième roue¶

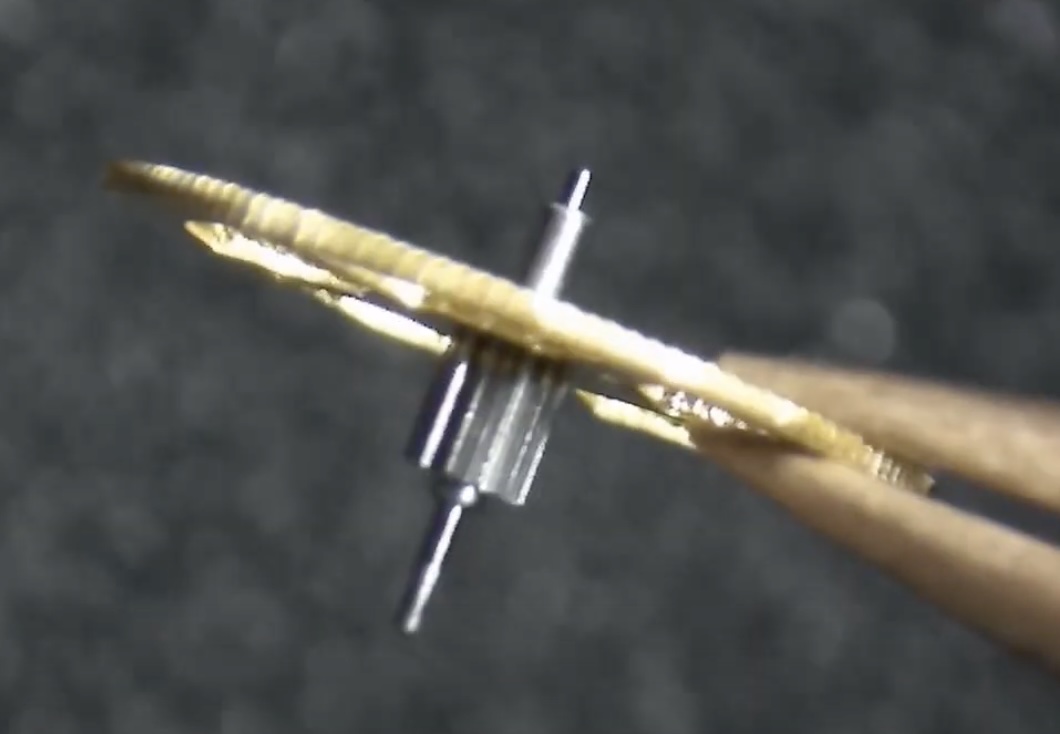

Quatrième roue¶

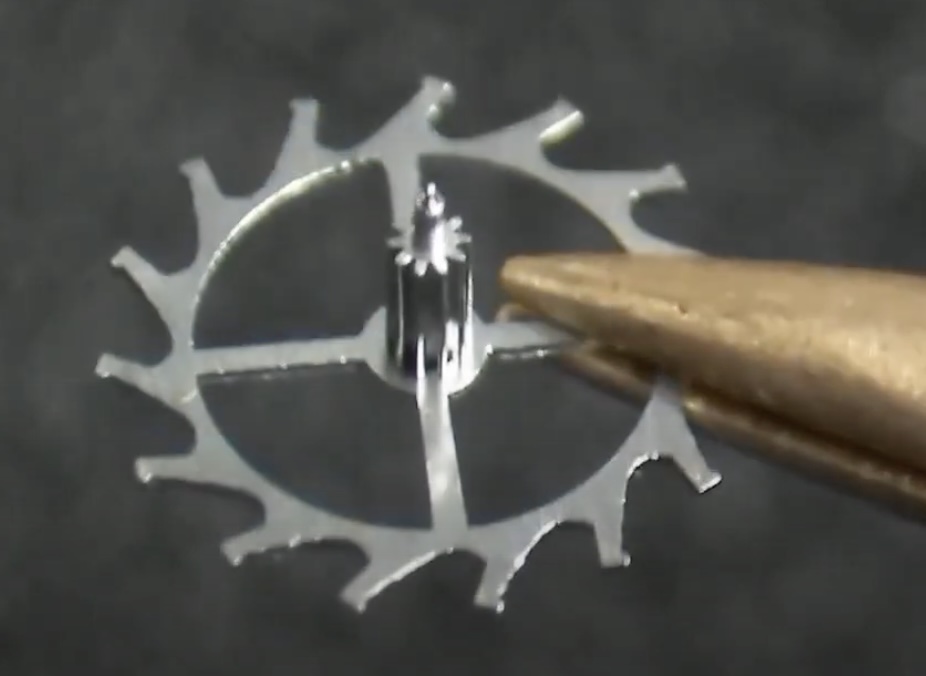

Roue d’échappement¶

Remontage¶

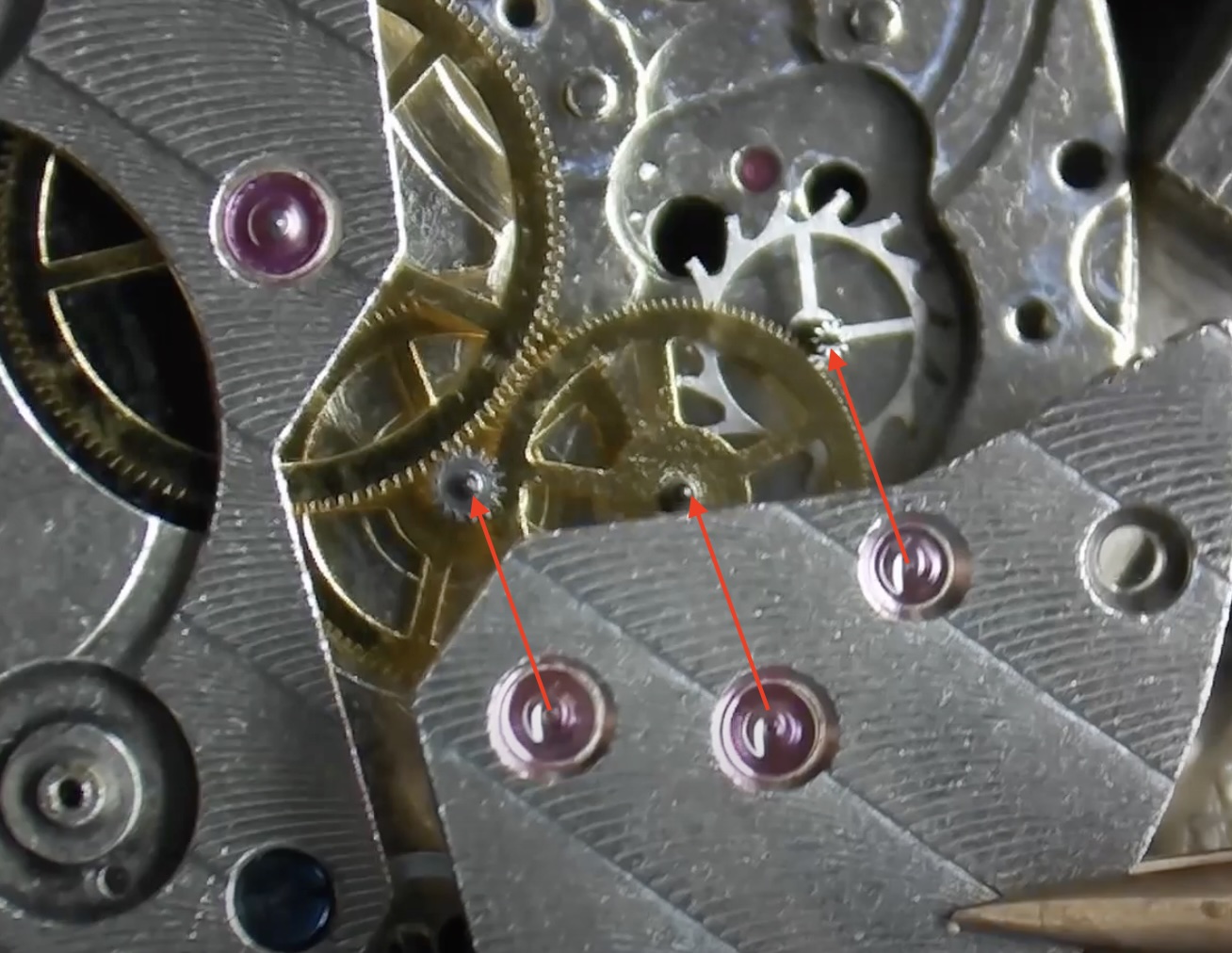

À la remise du pont, essaye de le poser à plat sur les pivots pour qu’ils rentrent droit dans les trous.

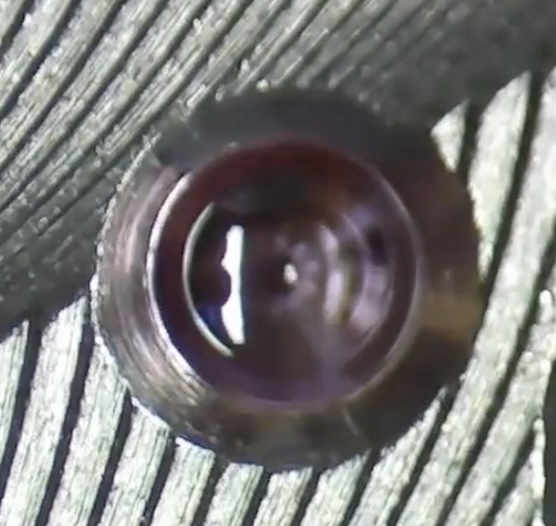

Vérifie que les pivots sont bien centrés dans les rubis.
