Mécanisme keyless¶

Notes de démontage du mécanisme keyless (mise à l’heure et remontage par la couronne). Les images suivent l’ordre des opérations.

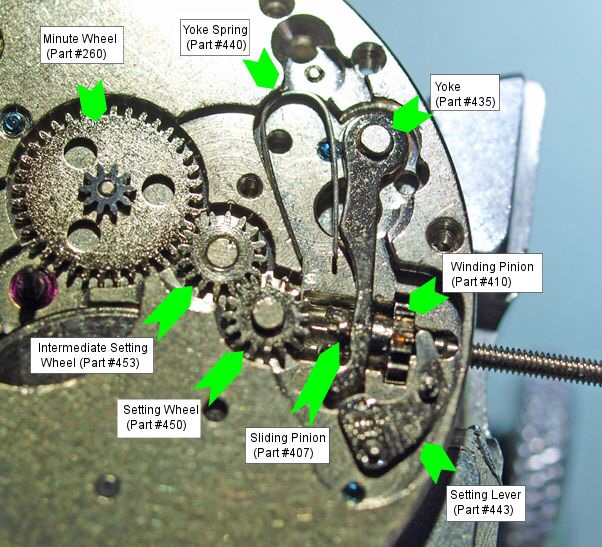

Vue d’ensemble du mécanisme¶

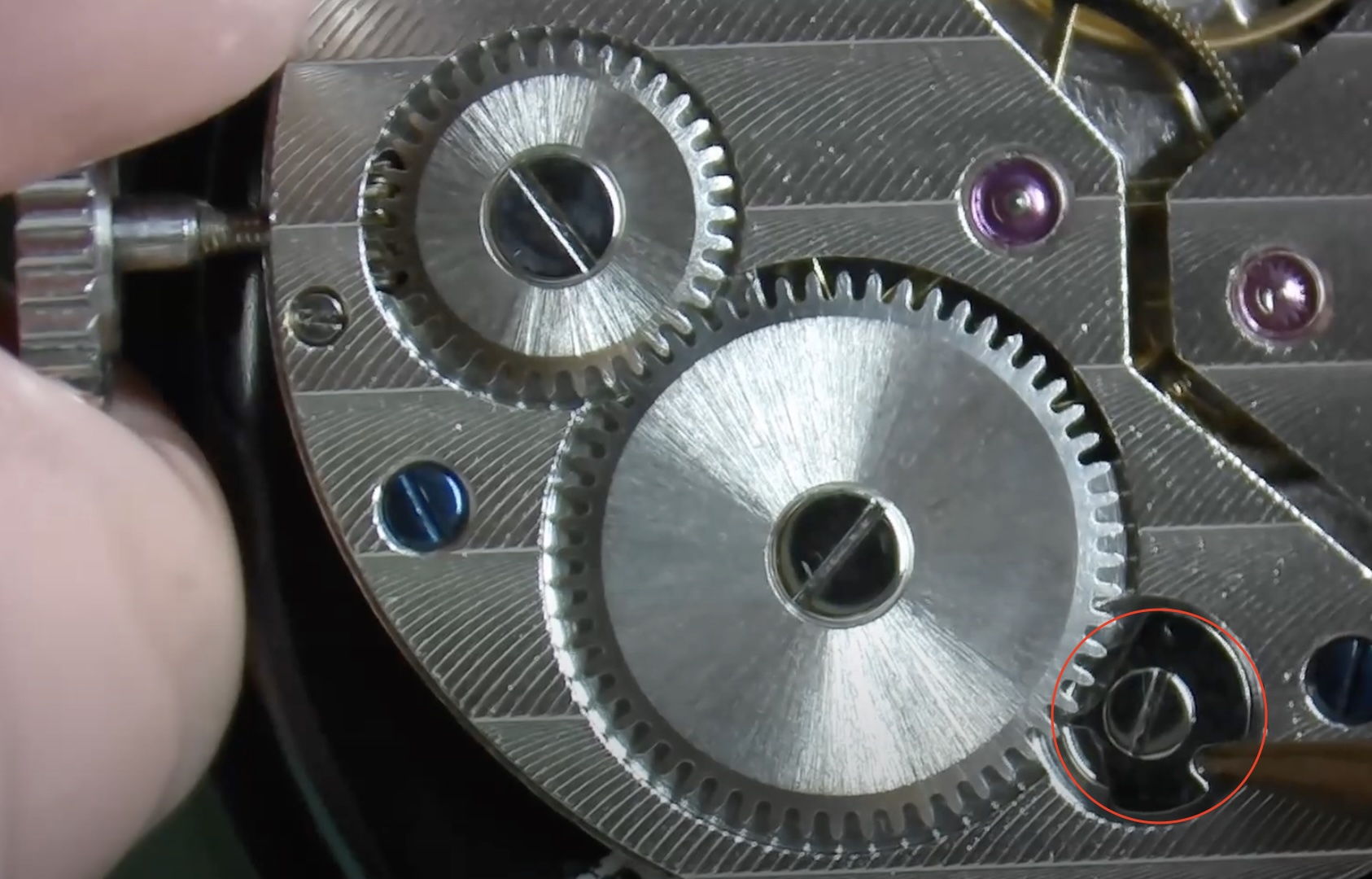

Décharge du barillet¶

Tiens la couronne, déplace le cliquet avec la pince jusqu’à ce qu’il se dégage de la roue de rochet. Laisse ensuite tourner la couronne doucement jusqu’à ce que toute l’énergie du barillet soit libérée.

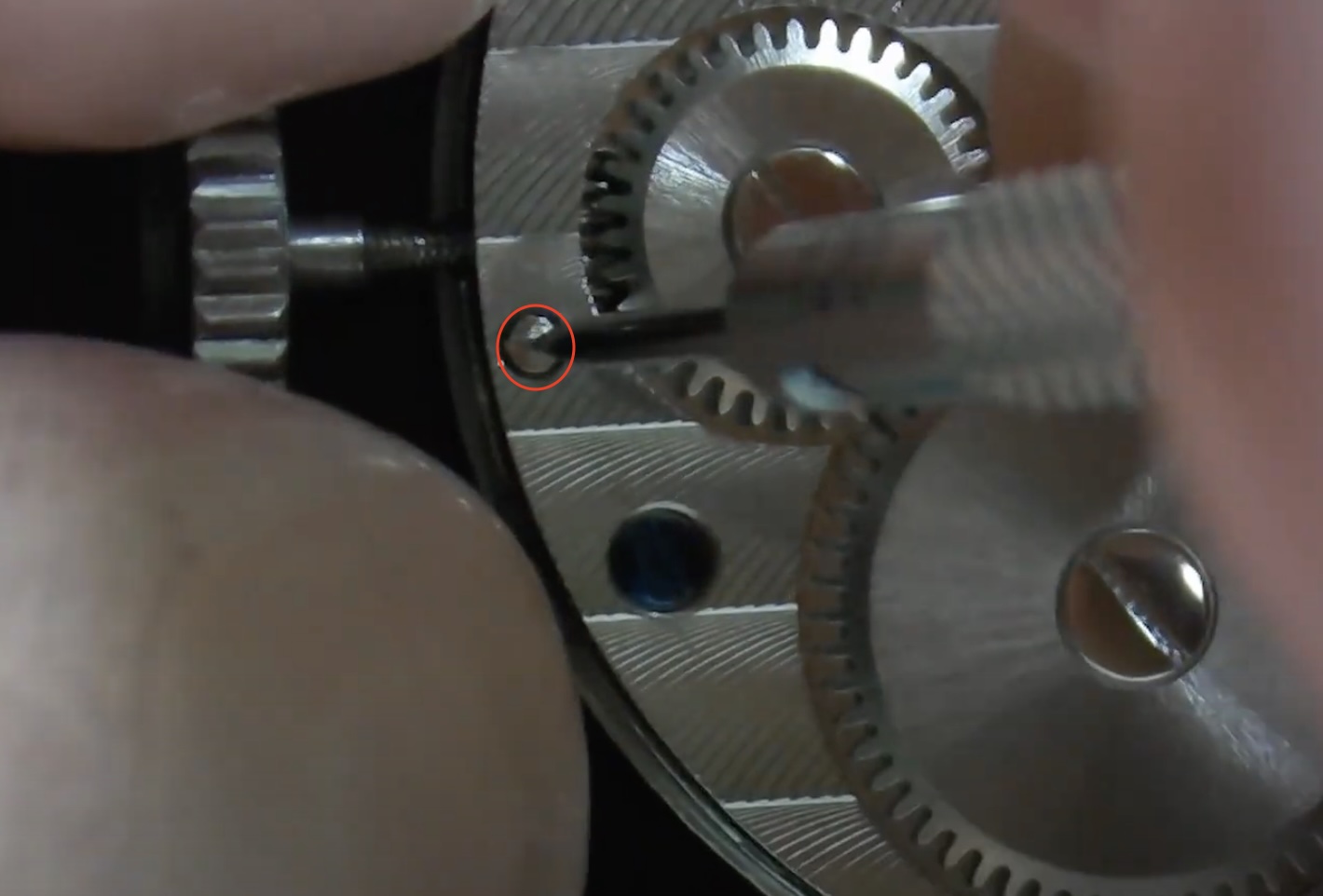

Retrait de la couronne¶

Dévisse d’un quart de tour, tire, et recommence jusqu’à ce que la couronne sorte.

Démontage¶

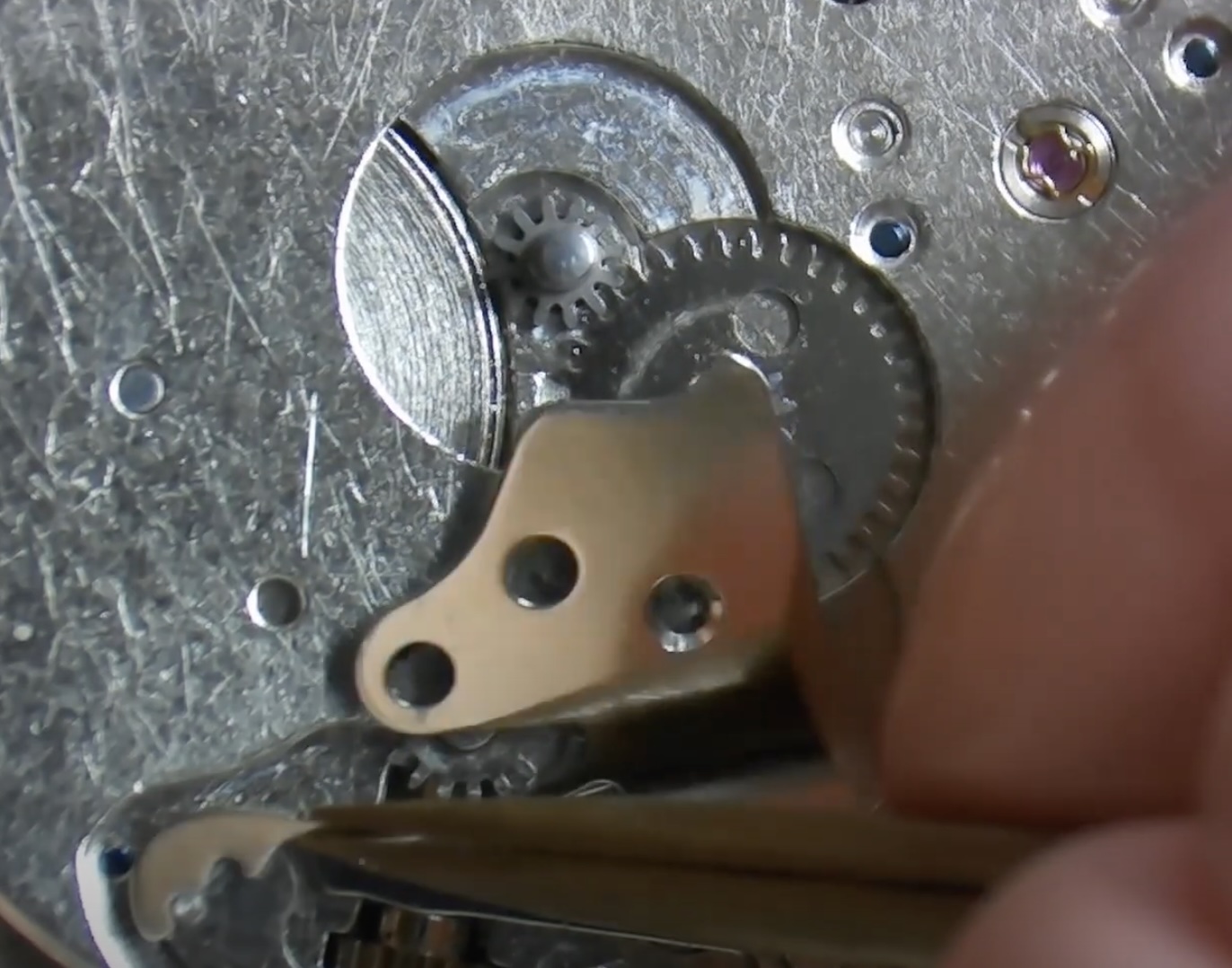

Retire le jumper de tirette (setting lever jumper).

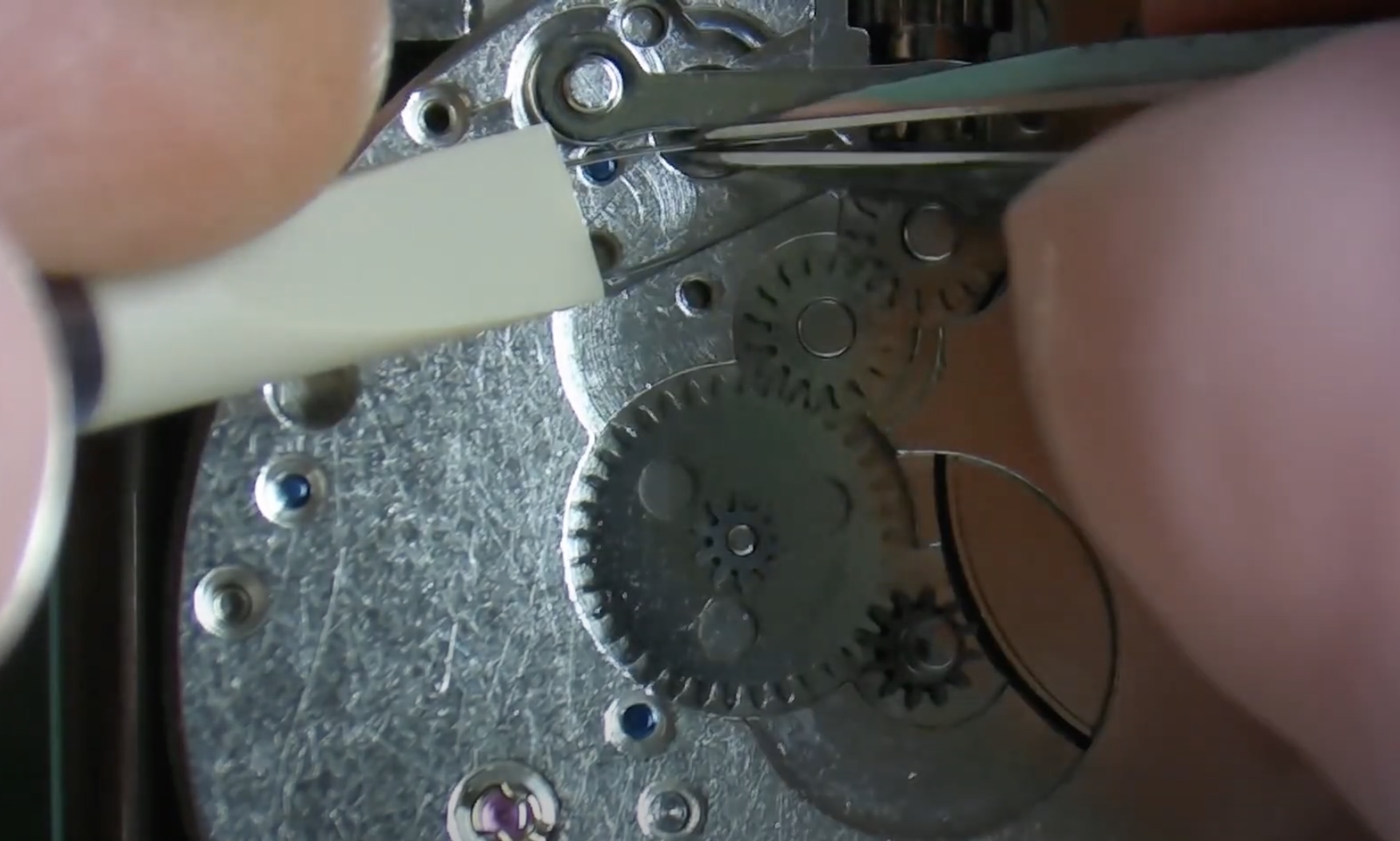

Retire le ressort de la tirette : il est sous tension, fais gaffe. Puis retire le levier de tirette (yoke).

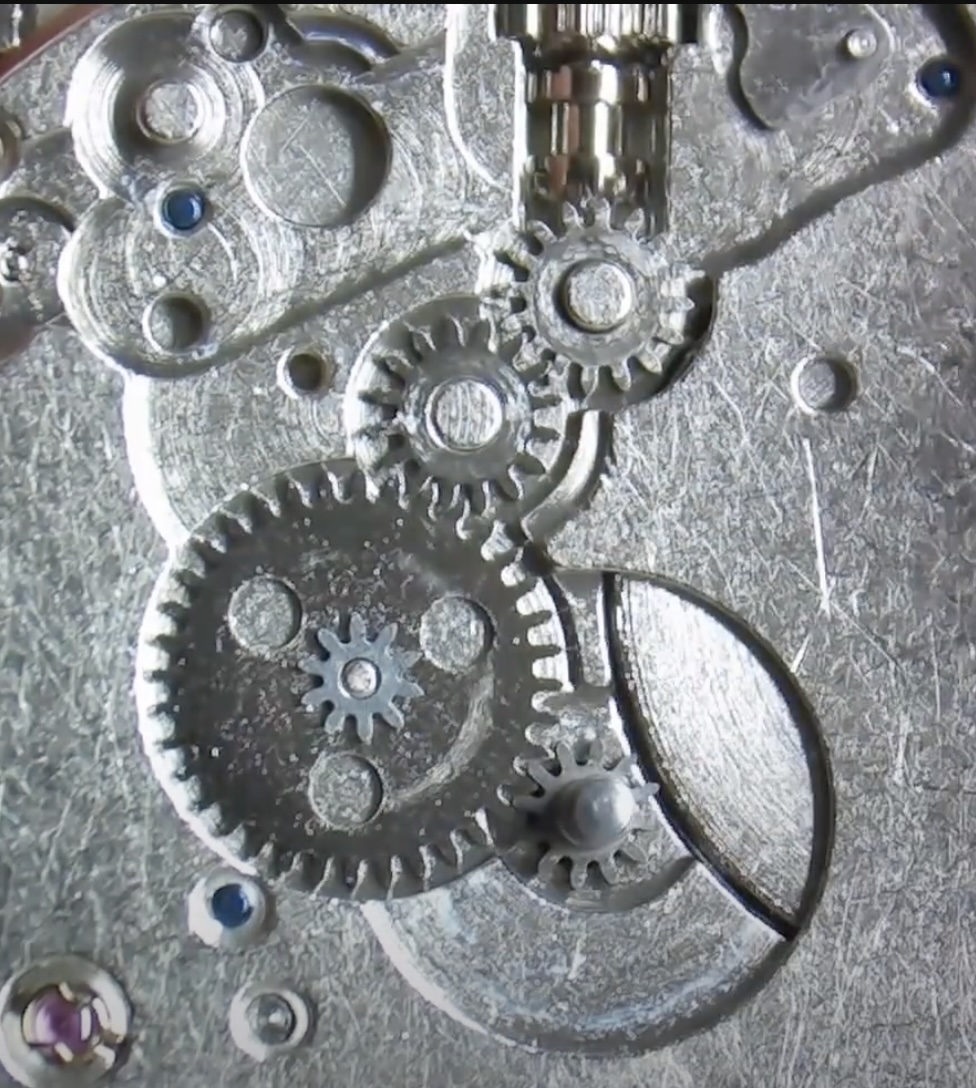

Retire maintenant les roues du rouage des heures (motion work).

Retire la roue de couronne (côté remontage / keyless). Deux pièges fréquents :

• vis souvent à filetage inversé ;
• bague ou rondelle sous la vis.

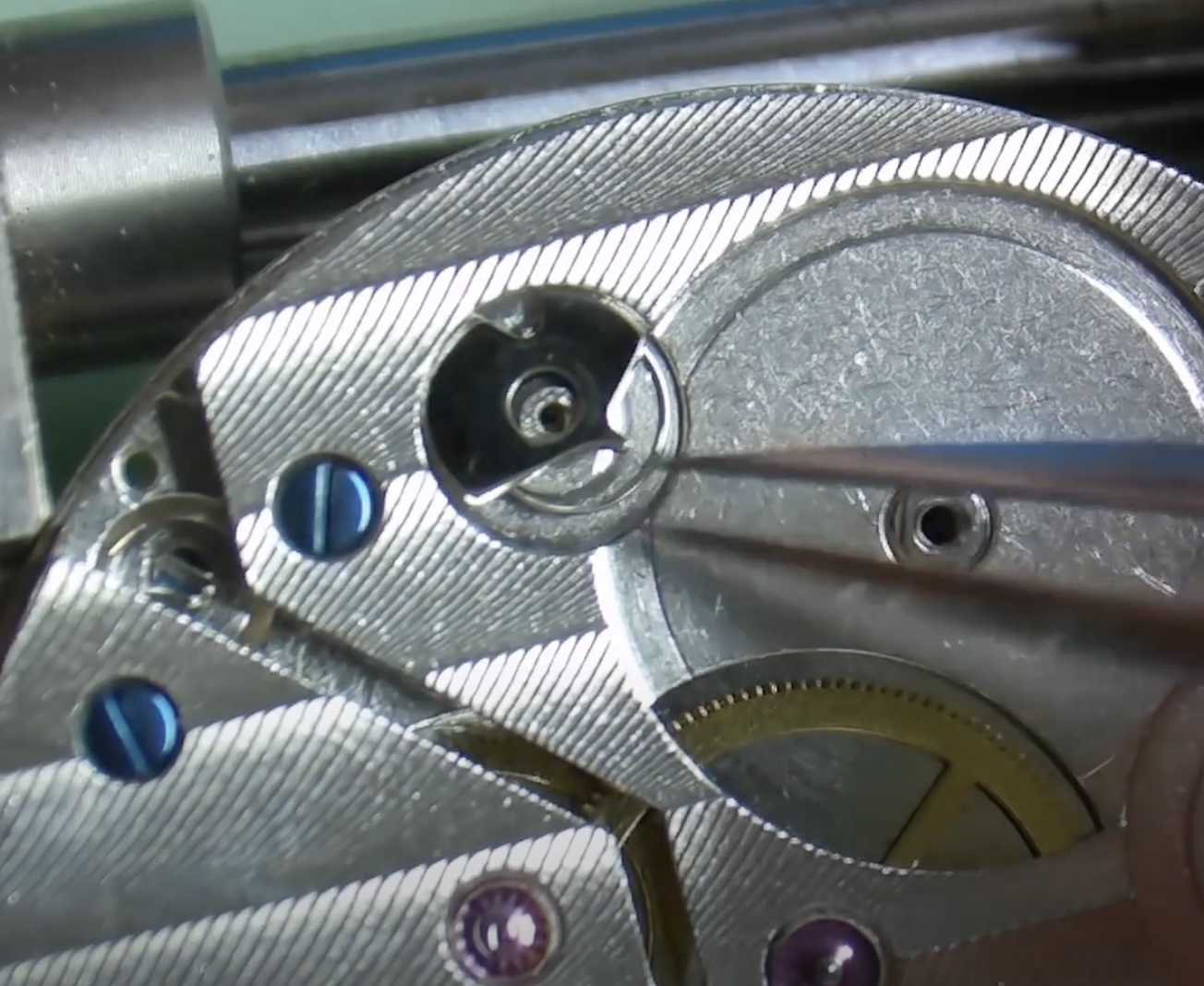

Retire la roue de rochet, le cliquet et le ressort du cliquet.

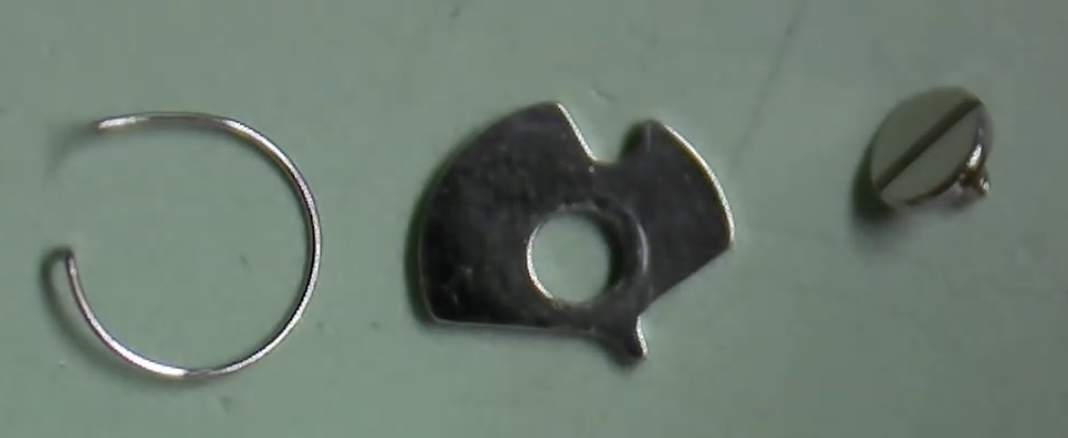

Le cliquet :

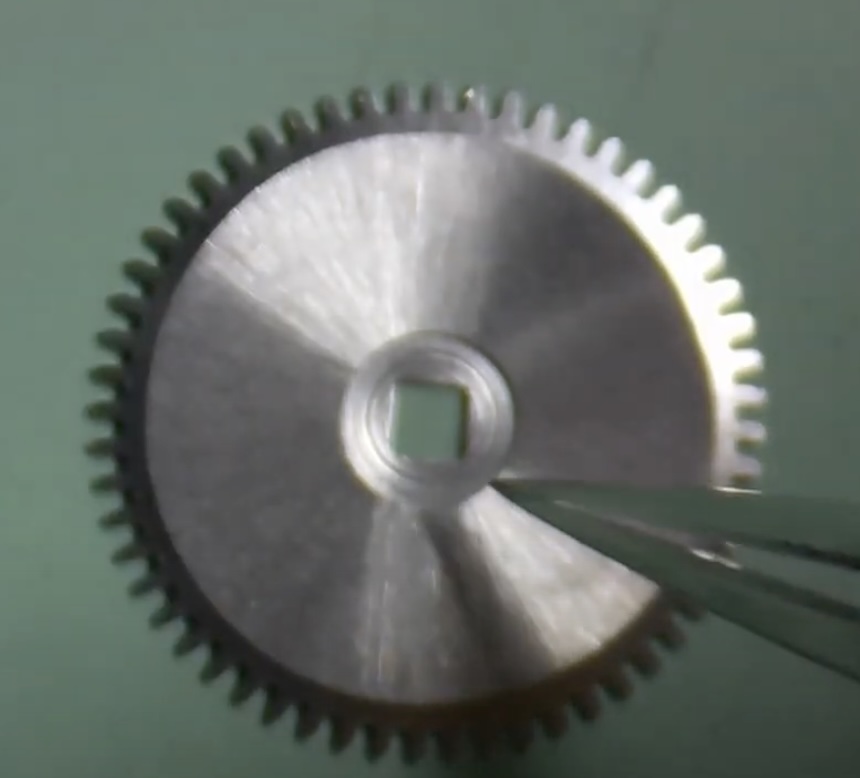

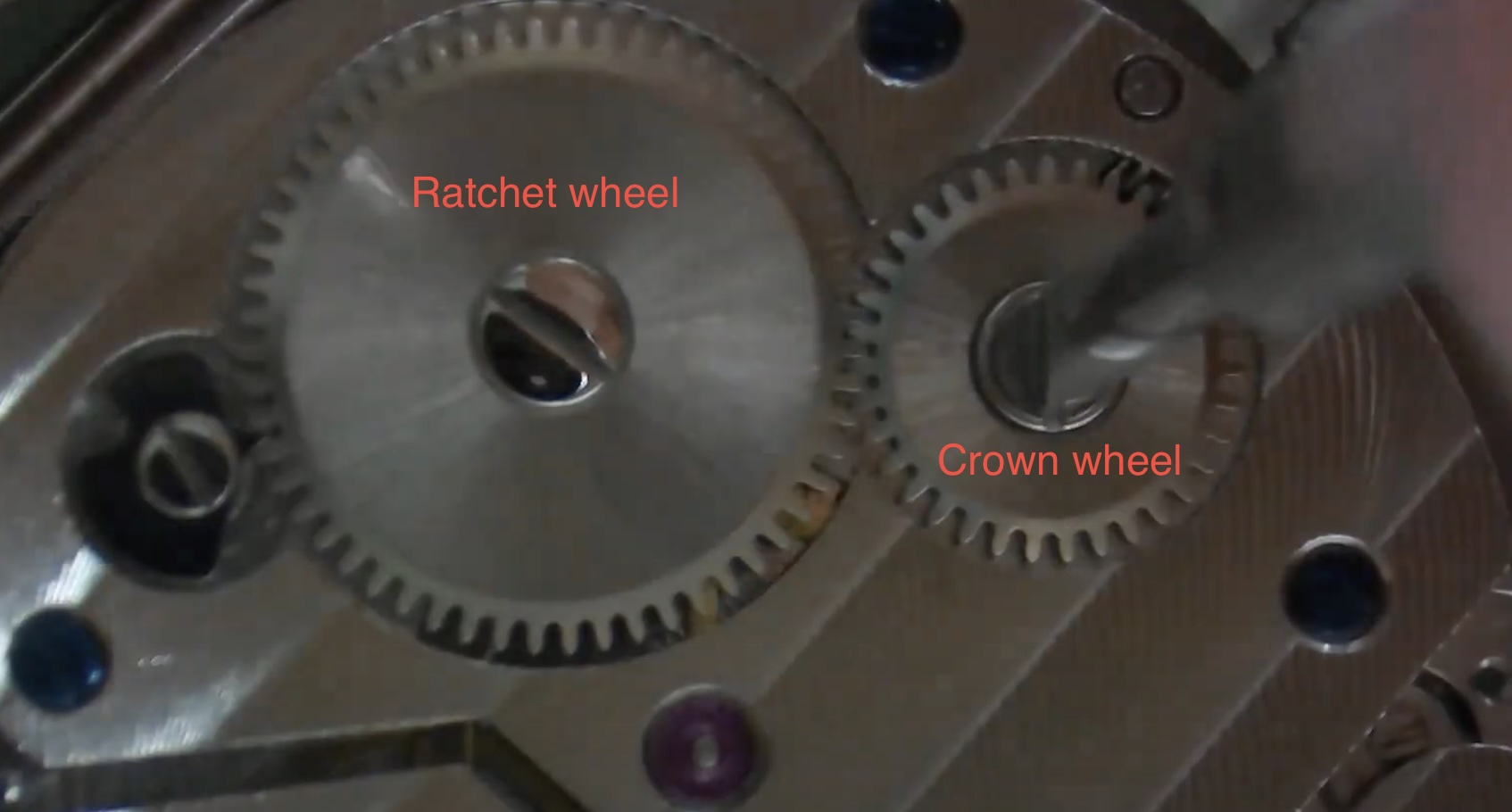

La roue de rochet :

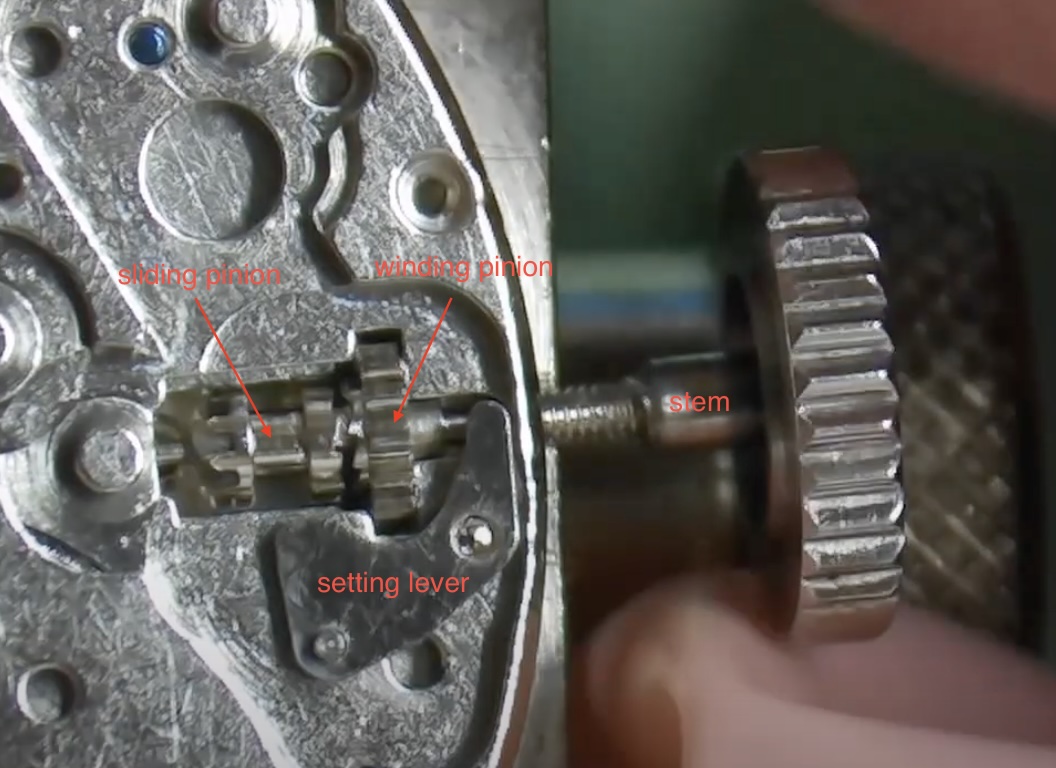

Enfin, retire :

• le levier de tirette ;
• la tige ;
• le pignon coulissant ;
• le pignon de remontage.
